Automaattinen Lastujen ja Leikkuunesteiden käsittely

Suodatus ja ilmanpuhdistus

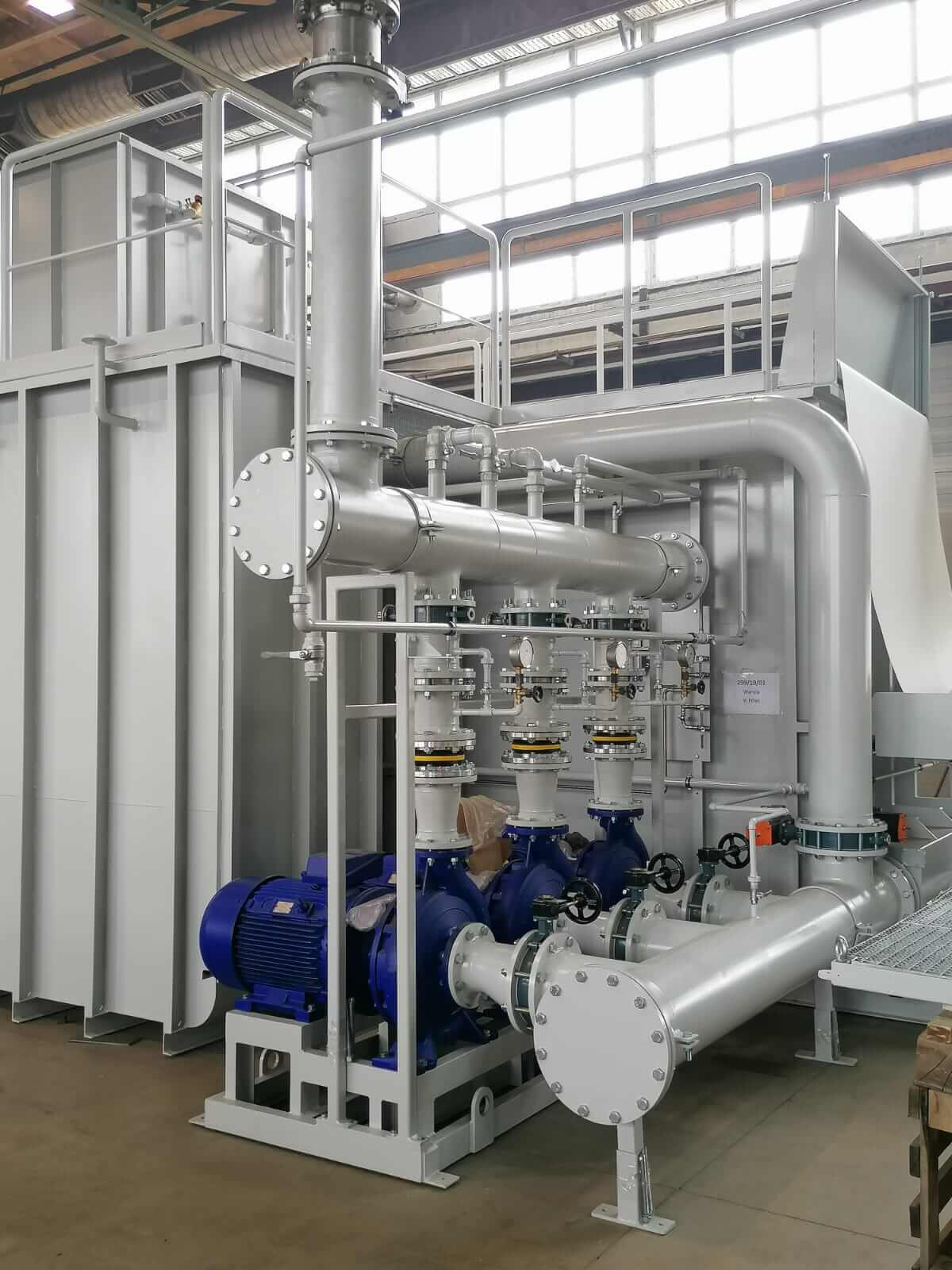

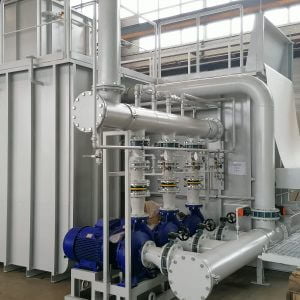

Ratkaisuksi valittiin järjestelmä, jossa neste toimitetaan kaikille työstökoneille keskitetyltä vakuumisuodattimelta vakiopaineistettua putkistoa pitkin. Tehdaskohtaisesti suunnitellussa putkistossa ylläpidetään säädön avulla haluttu paine, joka takaa nesteen riittävän saatavuuden kaikille linjaan liitetyille koneille. Nestettä pidetään paluuputkiston avulla jatkuvassa kierrossa, jolloin vältytään sen seisahtumiselta, laadun heikkenemiseltä ja tukosten muodostumiselta järjestelmään. Pitoisuutta ja parametrejä voidaan halutessa seurata reaaliaikaisesti. Järjestelmä analysoi nesteen ominaisuuksia automaattisesti ja ylläpitää sen pitoisuutta asetettujen säätöjen mukaisesti.

Lämmennyt neste, jatkuva liike ja metallipartikkelit nesteen joukossa aiheuttavat höyryyntymistä sekä tankissa oleva ilman sumuuntumista. Emulsiosumun levitessä tankin ulkopuolelle se aiheuttaa ajan myötä pintojen tahraantumista ja likaantumista. Laitteisto on varustettu kahdella emulsiosumuerottimella, jotka jatkuvalla käytöllä imevät ja puhdistavat suodatintankin ilmaa. Eroteltu neste palautetaan suodatettavaksi kiertoon ja tehdastiloihin vapautuu ainoastaan puhdasta ilmaa.

Lastujen käsittely

Syntyvät lastut palautetaan koneilta likaisen leikkuunesteen mukana erilliseen keräilytankkiin. Ennen siirtoa putkistoon, lastut murskataan työstökoneella riittävän pieneksi ja suuren nestemäärän mukana pumpataan paluuputkistoon. Säännöllisin väliajoin paluuputki huuhdellaan suurella kertamäärällä nestettä, joka muodostaa painovoiman myötä liike-energialtaan voimakkaan virtauksen vieden mukanaan paluuputkeen kertyneet lastut.

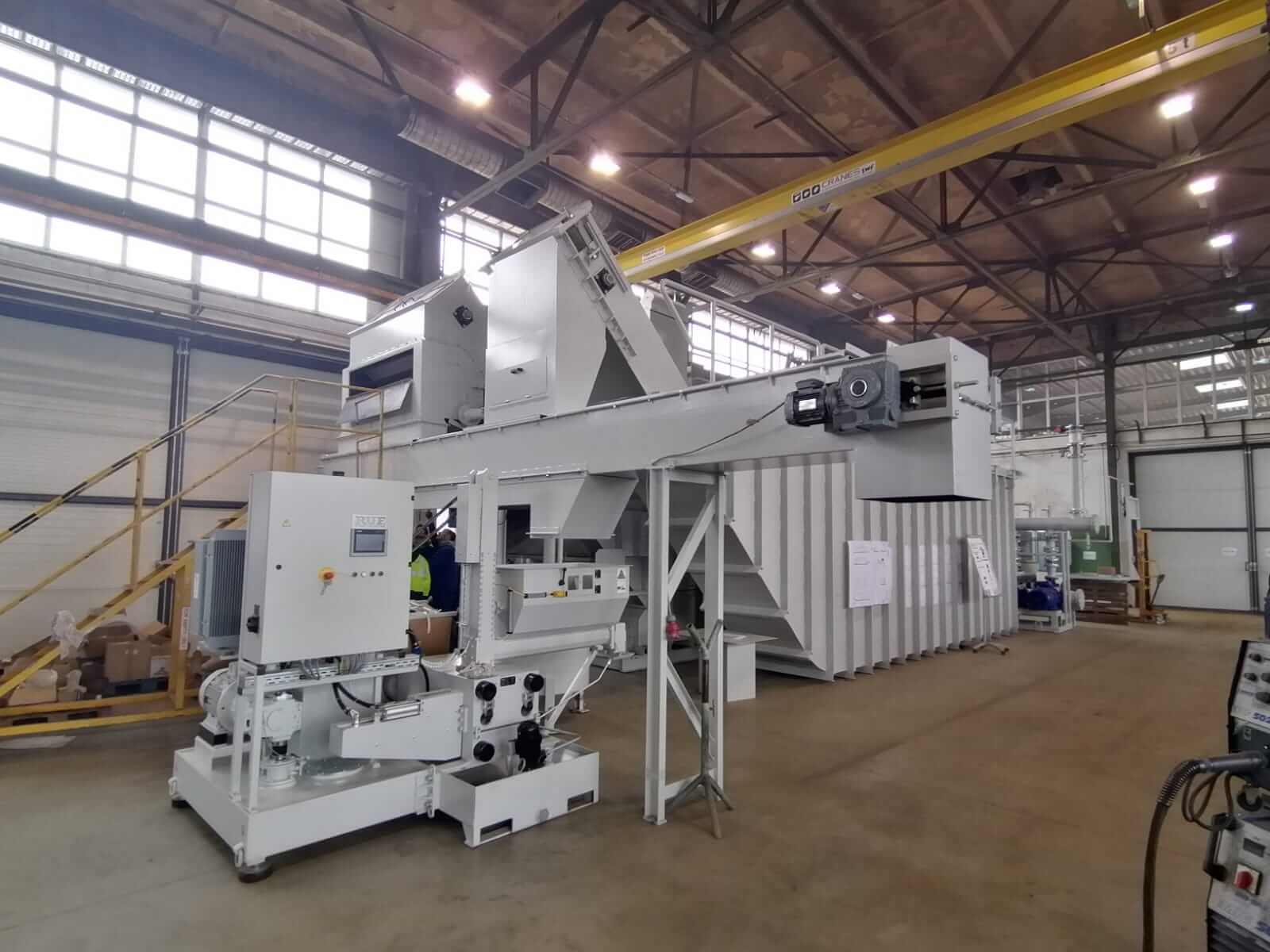

Selkeytystankissa lastut painuvat pohjalle, mistä kolakuljetin siirtää ne edelleen jatkokäsiteltäväksi briketöintikoneelle. Briketöitäessä nesteet saadaan puristettua erilleen lastuista ja palautettua suodattimelle ja kiertoon. Vastaavasti lastut saadaan siirrettyä kuivina briketteinä metallinkeräysastiaan. Selkeytystankkiin palaava likainen neste siirtyy vakuumisuodattimelle puhdistettavaksi, jossa nestettä jatkuvasti kierrätetään suodatinkankaan, magneettierottimen ja öljynerottimen läpi varmistaen sen laatutason säilyminen.

Ratkaisussa käytetyt tuotemerkit

• Mayfran – Mayfran- Suodatinlaitteet ja Viavent- teknologia lastujen ja nesteiden siirtoon
• RUF – Metallilastujen briketöinti ja nesteen palautus suodattimelle

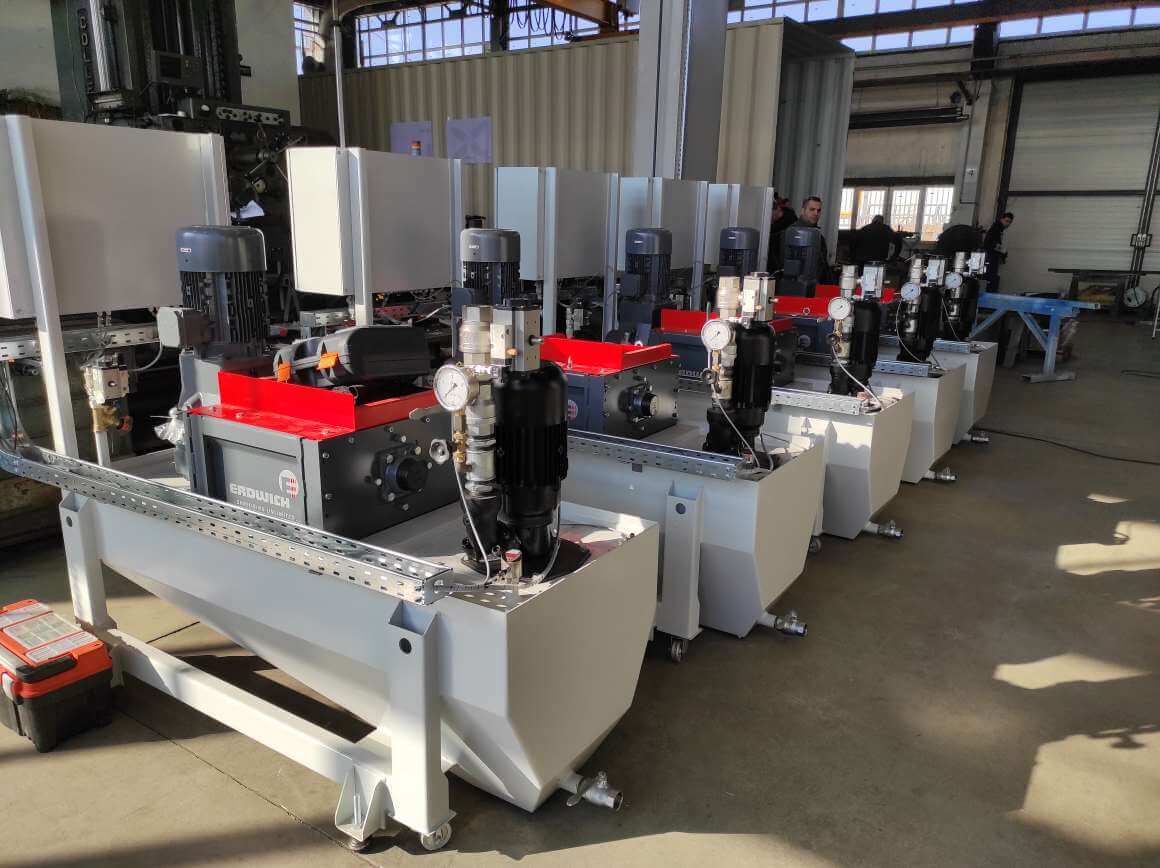

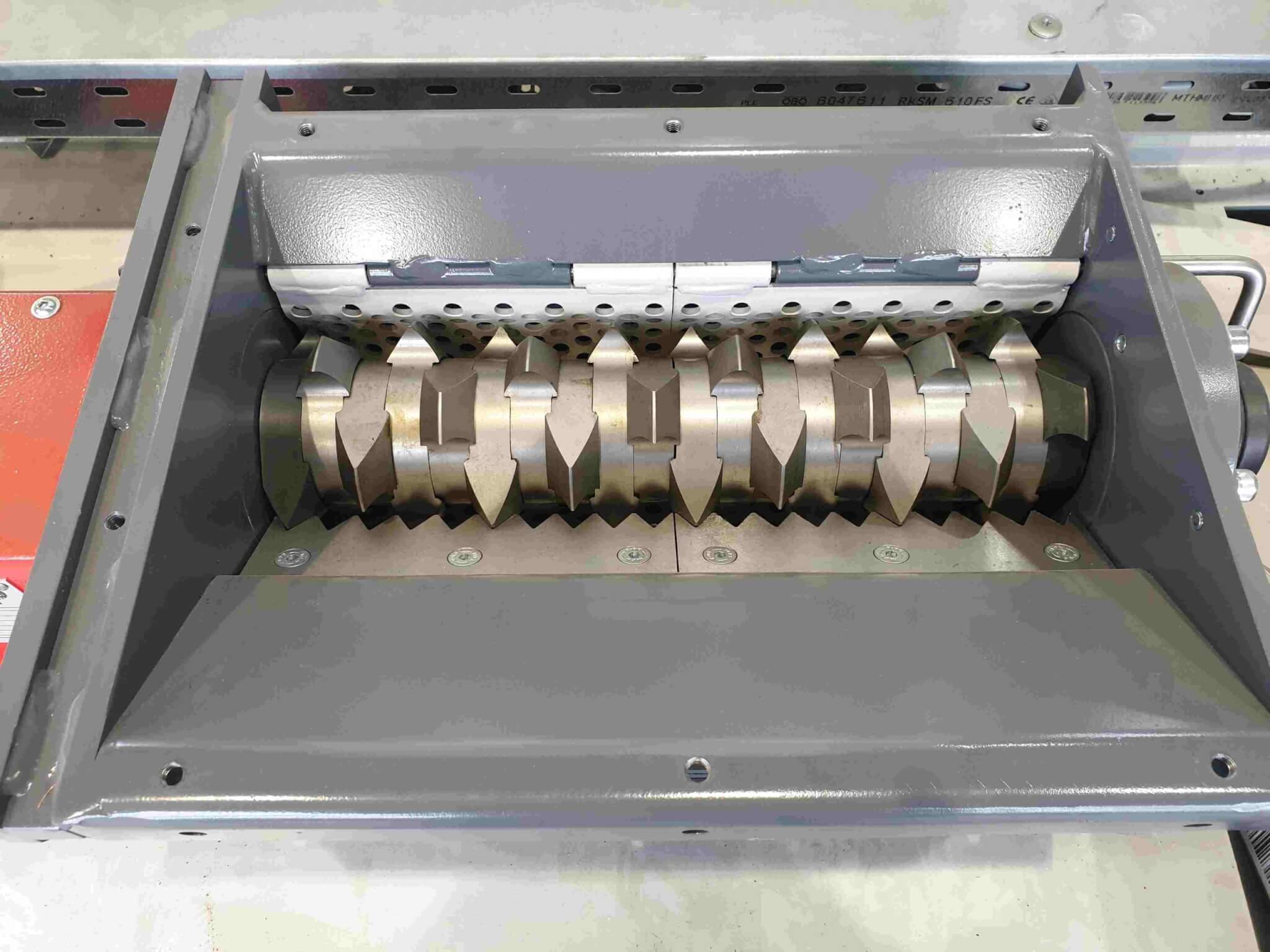

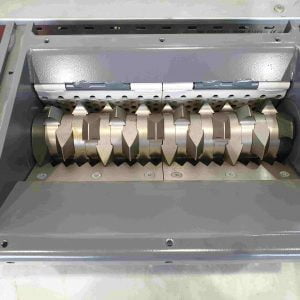

• Erdwich – Lastujen murskaus koneella ennen pumppausta palautusputkistoon

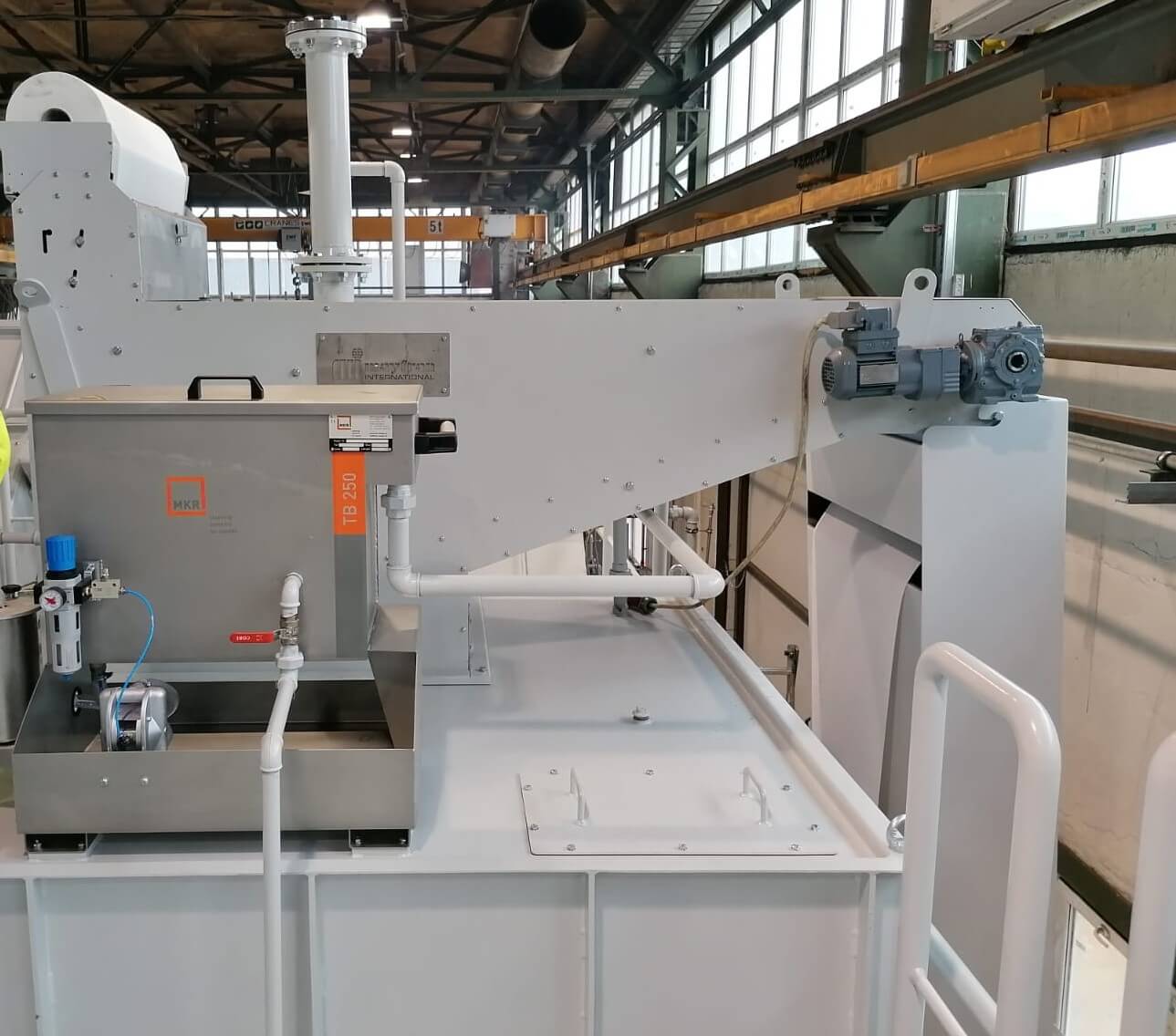

• MKR – Öljynerotuslaite leikkuunesteen jatkuvassa puhdistuksessa
• Filtermist – Leikkuunestetankin  poistoilman suodatus varmistaa tilojen pysymisen siistinä
